ピエゾアクチュエータ
ピエゾアクチュエータ：メカトランス
A piezoelectric element produces a large force but only a very small displacement. MechaTrans® enlarges that displacement with a lever mechanism, reaching up to one hundred times the movement of the element itself without any additional energy. Each series below is available as a standard product, and we can adapt any of them to your requirements.

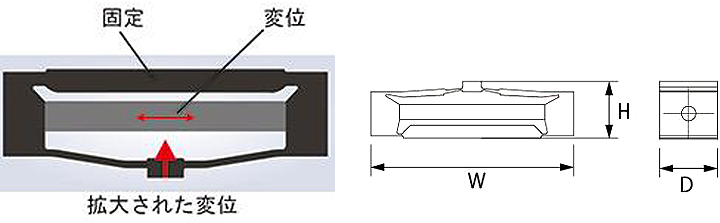

| 仕様 | 最小 | 最大 |
|---|---|---|
| 外形寸法W (mm) | 25 | 89 |
| 外形寸法D (mm) | 1 | 10 |
| 外形寸法H (mm) | 28 | 97 |
| 発生変位 (µm) | 75 | 3,000 |
| 発生力 [N] | 0 | 64 |

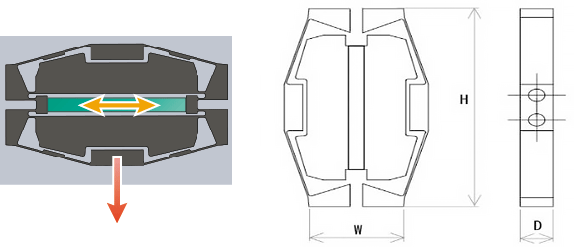

| 仕様 | 最小 | 最大 |
|---|---|---|
| 外形寸法W (mm) | 15 | 52 |
| 外形寸法D (mm) | 3 | 16 |
| 外形寸法H (mm) | 5 | 14 |
| 発生変位 (µm) | 50 | 750 |
| 発生力 [N] | 3 | 90 |

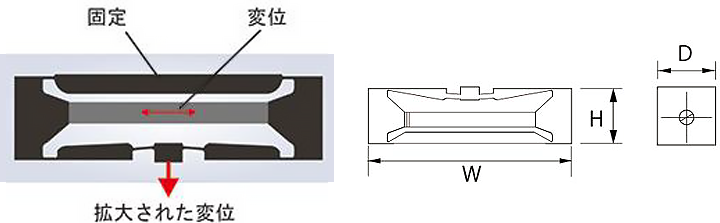

| 仕様 | 最小 | 最大 |
|---|---|---|
| 外形寸法W (mm) | 15 | 52 |
| 外形寸法D (mm) | 3 | 37 |
| 外形寸法H (mm) | 5 | 90 |
| 発生変位 (µm) | 50 | 830 |
| 発生力 [N] | 3 | 920 |

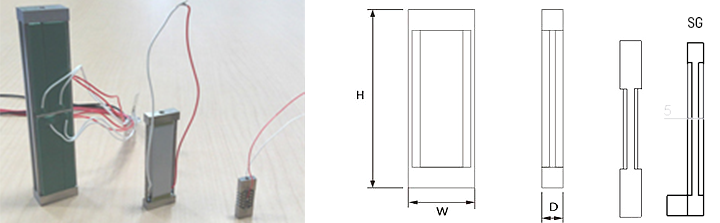

| 仕様 | 最小 | 最大 |
|---|---|---|
| 外形寸法W (mm) | 2 | 10 |
| 外形寸法D (mm) | 3 | 10 |
| 外形寸法H (mm) | 10 | 80 |
| 発生変位 (µm) | 50 | 200 |
| 発生力 [N] | 4 | 113 |

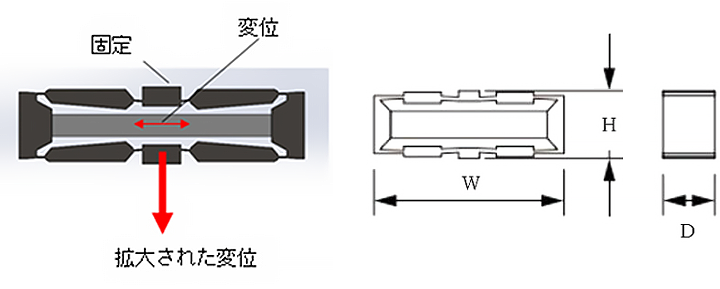

| 仕様 | 最小 | 最大 |
|---|---|---|
| 外形寸法W (mm) | 15 | 84 |
| 外形寸法D (mm) | 3 | 21 |
| 外形寸法H (mm) | 5 | 37 |
| 発生変位 (µm) | 45 | 500 |
| 発生力 [N] | 4 | 170 |

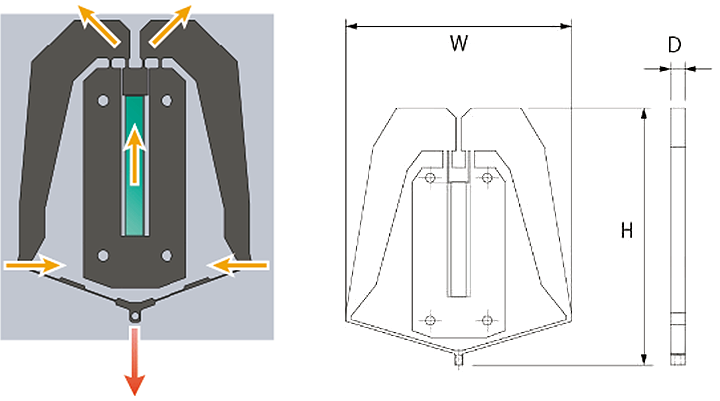

| 仕様 | 最小 | 最大 |
|---|---|---|
| 外形寸法W (mm) | 12 | 28 |
| 外形寸法D (mm) | 5 | 12 |
| 外形寸法H (mm) | 8 | 12 |
| 発生変位 (µm) | 18 | 130 |
| 発生力 [N] | 13 | 65 |

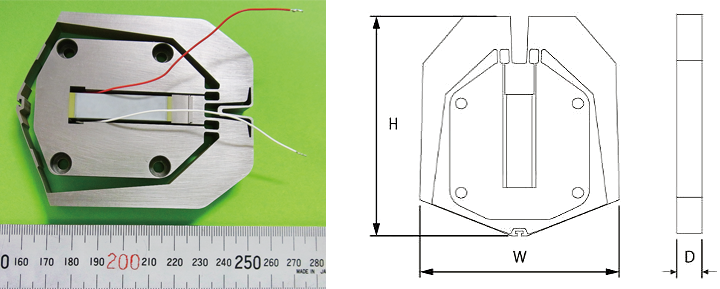

| 仕様 | 最小 | 最大 |
|---|---|---|
| 外形寸法W (mm) | ― | 79 |
| 外形寸法D (mm) | ― | 94 |
| 外形寸法H (mm) | ― | 10 |
| 発生変位 (µm) | ― | 1,450 |
| 発生力 [N] | ― | 70 |

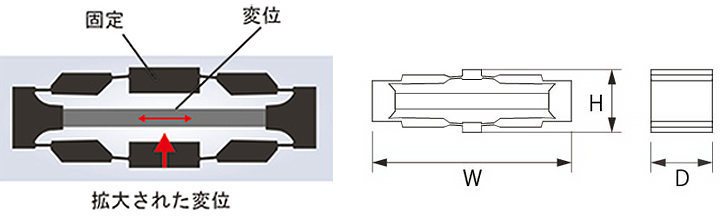

| 仕様 | 最小 | 最大 |
|---|---|---|
| 外形寸法W (mm) | 3 | 10 |
| 外形寸法D (mm) | 9 | 16 |
| 外形寸法H (mm) | 22 | 52 |
| 発生変位 (µm) | 5 | 50 |
| 発生力 [N] | 50 | 3,000 |
どのシリーズを選べばよいかお困りの場合
Tell us the displacement, force and speed you need and we will recommend a series, or design a custom actuator around your application.
