薄型ピエゾアクチュエータ・ピエゾセンサ:マクロファイバーコンポジット

*この商品はスマートマテリア社によって製造された商品です。

















特徴

  • 薄型
  • 柔軟性、耐久性及び信頼性を有する
  • アクチュエータまたはセンサーとして機能する
  • 高発生力
  • 変位方向は長手方向で伸びるタイプまたは縮むタイプのどちらかを選択可能

薄型ピエゾアクチュエータ・ピエゾセンサ:マクロファイバーコンポジット(MFC)は薄型だけでなく、柔軟性かつ高出力を有するアクチュエータまたはセンサーです。MFCは1999年NASAに発明されたものです。MFCは複数の長方形の圧電セラミックがポリミド電極に挟まれ、フィルム状の形としてまとめられて利用されています。薄型かつ柔軟性が高いため、取り付ける部材の表面にならって取り付けることができます。電圧を印加することで、MFCが取り付けた部材を曲げる方向で力または振動を裁荷することができます。MFCはセンサーとしてご利用頂くことができます。電圧を印加しないで取り付けた部材の振動などをMFCから信号として取得することができるので、高感度のひずみセンサーとして機能します。その振動からエネルギーを集めることもできるので、エネルギー発生デバイスとしても機能します。

長手方向出力伸びるタイプ:MFC P1 type (d33 effect), Elongator

MFC P1 typeはd33効果を利用し、アクチュエータとして機能し、電圧-500V~+1500Vを印加するとき、最大横方向に最大1800ppm伸びます。逆な使い方として高感度なひずみセンサーとして利用することができます。

MFC P1, F1 and S1 typeの標準品

MFC F1 types, 45° fiber orientation
-500 to 1500V operating voltage

ご注文の最小ロットが10個です。 海外から日本までの運送料15,000円(税込)を徴収させて頂くことをご了承頂け れば幸甚です。

>
Model active length
in mm
active width
in mm
overall length
in mm
overall width
in mm
Capacitance
in nF
±20%
free strain
in ppm
±10%
blocking force
in N
±10%
価格(¥)
税別
価格(¥)
税込
M2503-P1 25 3 35 9 0.22 788 21 6,300 6,930
M2807-P1 28 7 38 13 0.7 1035 62 6,600 7,260
M2814-P1 28 14 38 20 1.9 1160 146 6,600 7,260
M4005-P1 40 5 50 11 0.70 885 38 6,600 7,260
M4010-P1 40 10 50 16 1.9 1050 90 6,600 7,260
M4312-P1 43 12 53 18 2.1 1050 94
M5628-P1 56 28 67 35 4.4 1350 34016,820 18,502
M8503-P1 85 3 116 14 0.9 788 21 6,900 7,590
M8507-P1 85 7 101 13 3.1 1035 65 6,900 7,590
M8514-P1 85 14 101 20 4.2 1200 152 6,900 7,590
M8528-P1 85 28 103 35 6.9 1350 454 17,100 18,810
M8557-P1 85 57 103 64 16.00 1350 693 32,100 35,310
M14003-P1 140 3 160 10 1.4 1050 28 7,800 8,580

センサー付きMFC S1 Type

MFC Special types, S1
-500 to 1500V operating voltage

ご注文の最小ロットが10個です。 海外から日本までの運送料15,000円(税込)を徴収させて頂くことをご了承頂け れば幸甚です。

Model active length
in mm
active width
in mm
overall length
in mm
overall width
in mm
Capacitance
in nF
±20%
free strain
in ppm
±10%
blocking force
in N
±10%
価格(¥)
税別
価格(¥)
税込
M8557-S1 Actuator
with co-located Sensor
85
85
47
5
112 75 13.00
1.45
1350 570 calc. 32,300 35,530

ピエゾセラミックの配置を45度で構成されたMFC F1 Type

MFC F1 types, 45° fiber orientation
-500 to 1500V operating voltage

ご注文の最小ロットが10個です。 海外から日本までの運送料15,000円(税込)を徴収させて頂くことをご了承頂け れば幸甚です。

Model active length
in mm
active width
in mm
overall length
in mm
overall width
in mm
Capacitance
in nF
±20%
free strain
in ppm
±10%
blocking force
in N
±10%
価格(¥)
税別
価格(¥)
税込
M8528-F1 85 28 105 35 11.00 1350 364 calc. 17,000 18,700
M8557-F1 85 57 105 64 16.00 1350 710 calc. 33,700 37,070

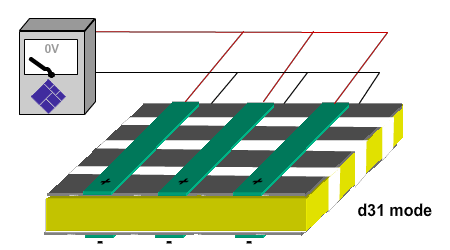

長手方向縮むタイプ:MFC P2 type and P3 type (d31 effect), Contractor

MFC P2 typeはd31効果を利用し、アクチュエータとして機能し、電圧-60V~+360Vを印加するとき、長手方向に最大750ppm縮みます。逆な使い方として高感度なひずみセンサーとして利用することができます。




MFC P2 and P3 type 標準品

MFC P2 types, anisotropic
-60 to 360 operating voltage

ご注文の最小ロットが10個です。 海外から日本までの運送料15,000円(税込)を徴収させて頂くことをご了承頂け れば幸甚です。

Model active length
in mm
active width
in mm
overall length
in mm
overall width
in mm
Capacitance
in nF
±20%
free strain
in ppm
±10%
blocking force
in N
±10%
価格(¥)
税別
価格(¥)
税込
M0714-P2 7 14 16 16 11 -540 -57 6,300 6,930
M2807-P2 28 7 37 10 21.5 -600 -35 7,800 8,580
M2814-P2 28 14 37 18 43 -630 -76 7,800 8,580
M5628-P2 56 28 67 31 175 -740 -175 19,100 21,010
M8503-P2 85 3 94 7 15.5 -430 -11 7,800 8,580
M8507-P2 85 7 100 10 63 -605 -38 7,800 8,580
M8514-P2 85 14 100 18 127 -630 -76 7,800 8,580
M8528-P2 85 28 103 31 258 -740 -180 19,500 21,450
M8557-P2 85 57 103 60 548 -750 -385 33,000 36,300
M8585-P2 85 85 103 88 662 -750 -585 38,000 41,800
M17007-P2 170 7 185 11 126 -600 -37

MFC P3 types, orthotropic
-60 to 360V operating voltage

ご注文の最小ロットが10個です。 海外から日本までの運送料15,000円(税込)を徴収させて頂くことをご了承頂け れば幸甚です。

Model active length
in mm
active width
in mm
overall length
in mm
overall width
in mm
Capacitance
in nF
±20%
free strain
in ppm
±10%
blocking force
in N
±10%
価格(¥)
税別
価格(¥)
税込
M2814-P3 28 14 37 18 52 -620 -95 5,700 6,270
M5628-P3 56 28 66 31 130 -800 -240 17,500 19,250
M8528-P3 85 28 103 31 227 -800 -240 15,400 16,940
M20-4D50star8 P1
