製品情報
スマートアクチュエータの一つであるピエゾアクチュエータを長年携わっており、積層圧電アクチュエータから変位拡大機構型ピエゾアクチュエータ（メカトランス）までだけでなく、それらの応用製品（ピエゾアシストステージ、ピエゾアシスト精密モータ、ピエゾエアバルブ、ミラーホルダ）まで、製品ラインアップを豊富に取り揃えております。出力変位のレンジは数μmから数mmまで対応しております。ホームページに掲載している標準品以外もお客様のニーズに合わせてカスタム対応も行っております。またこれらのアクチュエータを駆動する一連のドライバ（指先程度のサイズから）及びコントローラも用意しております。
Fast tip/ tilt steering stage
私達は衛星通信に貢献します。衛星通信といえば、電波で通信する時代でしたが、ここ数年レーザーで通信する手段が色々なところに提案され、検証されました。 これまでの電波通信(マイクロ波)では周波数帯域の枯渇問題が顕著になるに対して、光通信では免許不要であるだけでなく、10Gps以上の通信速度を実現し、 使用可能な帯域幅も桁違いぐらい増えます。また、絞ったレーザーで通信するため、干渉や傍受の懸念もありません。 私たちはこの夢の技術、光通信の実現及び普及に尽力を尽くします。私たちは20年以上圧電素子を駆動する経験を持ち、一貫して社内でピエゾアクチュエータの設計製造販売する能力がある会社です。 この度は私達から小型かつ高速正確にミラーの角度を制御できるステアリングミラーを上市させ、衛星通信の普及に貢献します。
ピエゾアクチュエータ：メカトランス
圧電素子は比較的低い電圧で所要の変位（伸び）を発生させる素子で、電気エネルギから機械エネルギに変換する変換効率が60％と大変高く、また発生力は例えば、10mm x 10mm断面の素子で350kgfと大変高いことが特長ですが、発生する変位が数μmから40μm程度と髪の毛1本分にも満たないため、適用範囲が大変制約されています。弊社では、『てこの原理』等を利用して、この少ない変位を数倍から数十倍に拡大する変位拡大機構技術を保有しております。変位拡大機構は、受動的な（新たなエネルギの発生を伴わない）機構で、電気回路部品で言うと丁度トランス（正しくはトランスフォーマ、変成器）の機能に対応します。そこで、弊社ではメカニカルなトランスという意味で「メカニカルトランスフォーマ」という呼び方をすることとし、「メカトランス」という呼び名をつけさせて頂きました。本来、この名称は変位拡大機構の部分のみに適用するものですが、圧電素子と組み合わせたアクチュエータに対してもこの名称を使用しております。
ドライバー
ピエゾアクチュエータ(または圧電素子)を駆動できる、高速駆動、低ノイズを実現した各種ドライバ・コントローラを取り揃えております。低ノイズというファクタは位置決めの用途では極めて重要な選択基準となります。ON/OFF駆動のようなデジタル動作の場合では高い瞬時電流を供給できるファクタは高速駆動の用途において、極めて重要な選択基準となります。基板タイプ、モジュールタイプからケースタイプまで色々種類を取り揃えておりますので、幅広い用途及び容量負荷を対応できます。別途カスタムも対応しておりますので、何なりとお申し付けください。
ピエゾアシストステージ
ピエゾゾアシストステージとは20ナノメートルという最小分解能でかつ粗動(ミリメートルオーダー)を備えた微動粗動手動ステージです。主な用途はテーブルの精密位置決めや微小荷重のコントロールを要する用途（ナノインデンテーション）でも容易に実現できる手動精密ステージです。大きさもコンパクトで簡単に持ち運びすることができ、使用方法もとても簡単。低予算で導入することができるリーズナブルな商品です。（*1ナノメートル=10億分の1メートル)
薄型ピエゾアクチュエータ・ピエゾセンサ：マクロファイバーコンポジット
薄型ピエゾアクチュエータ・ピエゾセンサ：マクロファイバーコンポジット(MFC)は薄型だけでなく、柔軟性かつ高出力を有するアクチュエータまたはセンサーです。MFCは1999年NASAに発明されたものです。MFCは複数の長方形の圧電セラミックがポリミド電極に挟まれ、フィルム状の形としてまとめられて利用されています。

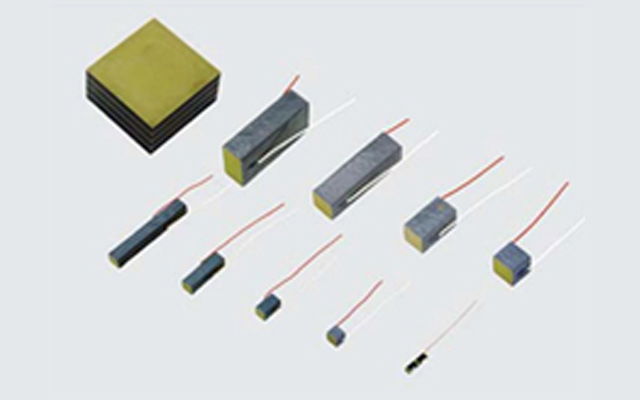

積層圧電アクチュエータ
積層圧電アクチュエータとは一種の誘電体で、その積層圧電アクチュエータに圧力を加えると、電圧を発生するという「圧電効果」を有します。一方、その圧電素子に電圧を印加することで、その圧電素子の全長が約0.1%伸びるという「逆圧電効果」を有します。その積層圧電アクチュエータはピエゾアクチュエータや圧電素子やピエゾ素子などとして呼ばれることもあります。電気エネルギーから機械エネルギーへの変換効率が高いため、10x10x40㎜という寸法だけでも5000N以上の発生力を有します。
ピエゾアシストモータ
ピエゾアシストモータとは大変位(ロングストローク)かつ高分解能、高推力を出力できるモータです。PAM3-6.5及びPAM6-13の出力推力はそれぞれ13N及び29Nです。一方、PAM3-6.5及びPAM6-13の変位量はそれぞれ6.5㎜と①3㎜で、分解能はそれぞれ30nm及び25nm以下です。
四角形タイプ1-3圧電複合材
Smart Material manufactures 1-3 composites using the commonly used Dice & Fill method.
ランダムタイプ1-3圧電複合材
Smart Material manufactures 1-3 composites using piezo ceramic fibers as active rods, randomly distributed over the composite active area
順列タイプ1-3圧電複合材
Smart Material manufactures 1-3 composites using piezo ceramic fibers as active rods.
コンサルタント
・標準タイプ以外の特殊仕様設計及び試作に応じます。 ・駆動回路を含めた設計対応も可能です。 ・ある目標に向けて長期的な共同開発にも応じます。
技術
各種メカトランスを下記の通り用意しております。標準品にない機種がありましたら、カスタム対応も致しますので、何なりとお申し付けください。 伸びるタイプ： ・MTPTKシリーズ 与圧機型圧電アクチュエータ（与圧機構付きピエゾ/与圧機構付き圧電素子） ・MTAシリーズ 大変位ピエゾアクチュエータ ・MTAUシリーズ 大変位、高速駆動ピエゾアクチュエータ ・MTDDシリーズ 大変位、小型ピエゾアクチュエータ ・MTNシリーズ 薄型ピエゾアクチュエータ ・MTKKシリーズ 高剛性、高速駆動ピエゾアクチュエータ 縮むタイプ： ・MTDシリーズ 大変位、コンパクトピエゾアクチュエータ ・MTKシリーズ 高剛性、高速駆動ピエゾアクチュエータ
メカトランスとは
メカトランス
メカトランス応用例
1．超精密微細研磨ツール 2．小型タイプメカトランス 3．高速角度調整機構／高速に角度調整可能かつ2mm ピッチで並べる 4．微小荷重載荷・検出装置／微小荷重を検知・載荷し、表示できるシステム 5．与圧機構かつヒンジ機構付き積層圧電アクチュエータ 6．ポンプ 7．2軸位置決めステージ機構 8．セラミックシートの高速パンチングマシンs 9．オン/ オフ ポンプ
駆動回路
ピエゾアクチュエータ(または圧電素子)を駆動するための各種ドライバを用意しております。各種の用途に応じて、駆動方法をご提案することもできますので、何なりとお申し付けくださいませ。
圧電素子（ピエゾ素子）
圧電素子とは、力を加えると電荷や電界を発生する「圧電効果」を示す素子です。反対に電圧を印加すると変位して力を生じます（逆圧電効果）。つまり圧電効果は、運動エネルギー （機械エネルギー）と電気エネルギーとが変換される現象と言うことができます。なお、逆圧電効果も含めて「圧電効果」と総称して呼ぶ場合もあります。
ピエゾアクチュエータ
アクチュエータとは、電気エネルギーを運動エネルギー（機械エネルギー）に変換する装置を指します。 ピエゾアクチュエータは、圧電素子の逆圧電効果を利用したアクチュエータで、以下のような優れた性質を持っています。 1．高い分解能 2．高速動作 3．小型で発生力が大きい 4．エネルギー消費が少ない 5．耐久性が高い
ピエゾドライバ
ピエゾドライバは、ピエゾアクチュエータを駆動させるためのドライバです。圧電素子は印加電圧の微細な変化に高速応答して変位するため、適切にピエゾアクチュエータを駆動させるためには、ピエゾドライバの性能が重要となります。
ピエゾドライバの選定に際しては、駆動したいピエゾアクチュエータの駆動電圧範囲、静電容量、最大ピーク電流および駆動周波数（応答速度）などを考慮する必要があります。ご相談頂ければ、ご予算をふまえた適切なピエゾドライバをご提案致します。オーダーメイドでの作成も承っております。
取り扱いの注意
メカトランスや圧電素子(ピエゾアクチュエータ)は圧縮に強くて、引っ張りに脆いではあるが、利用方法を正しく従えば、高い耐久性を実現することができます。また、湿気及び水に弱いため、使用環境を注意してご利用ください。
文献リスト・カタログ
メカトランスや圧電素子(ピエゾアクチュエータ)に関連する資料及びカタログを掲載しているので、ご利用ください。
会社案内
メカノトランスフォーマは、アクチュエータ技術を中核に未踏の世界を切り拓くことを目指す会社です。医療やエネルギー、農業など多くの業界に革新をもたらしたいと考えています。
メッセージ
会社概要
“圧電効果”を利用したピエゾアクチュエータの用途開発を行う会社です。ピエゾアクチュエータに用いる変位拡大機構及び圧電素子の駆動方法について、設計できるだけでなく、製造かつ量産技術まで対応可能な会社です。世界でも先駆けであり、18年以上色々開発を進めてきた経験があり、多数の特許及びノウハウを蓄えています。
事業内容
ピエゾアクチュエータ技術及び製品の提供でお客様の商品の変革を支えます。 ピエゾアクチュエータ及びその周辺部品の販売で、お客様の基礎実験を支えるだけでなく、お客様にピエゾアクチュエータ及びその周辺部品を量産し、供給致します。
SDGs
“メカノトランスフォーマは持続可能な開発目標（SDGs）を支援しています"。
知的財産の創出と活用について
“当社は知的財産を重要な経営資源と位置付けており、国内および海外において特許を申請・取得しています"。
基本思想
・極めて高い目標 Extraordinarily High Goal ・たゆまぬ進歩 Continuous Improvement ・チームスピリットTeam Spirit ・人づくり Human Development ・社会への貢献 Social Contributions
