ドライバー
電圧駆動ドライバー
ピエゾアクチュエータを高速・低ノイズで駆動するドライバーとコントローラをご用意しています。位置決め用途では低ノイズが重要であり、オン・オフ駆動のような高速スイッチング用途では瞬時に大きな電流を供給できることが決め手になります。基板タイプ・モジュールタイプ・ケース入りタイプをご用意し、容量の大きく異なる負荷に対応します。ご用途に合わせたドライバーが必要な場合はお問い合わせください。
| 増幅率 | 45倍 固定（44〜46 V/V） |
| 出力レンジ | 0〜150 V |
| 最大ピーク電流 | 10 A（実効値 3.16 A、平均 1 A） |
| 駆動対象 | 積層圧電アクチュエータ、ピエゾ駆動ステージ |
| 負荷容量 | 最大 7.5 µF（それ以上はご相談ください） |
| 最大損失 | 100 W |
| 外形寸法 | 122 × 120 × 55 mm |
| 質量 | 580 g |
| 供給電源 | AC 100〜120 V、47〜63 Hz |
| 増幅率 | 15x |
| 出力レンジ | +150 V, +15V モニタ |
| 最大ピーク電流 | 8.5 A |
| 駆動対象 | 積層圧電アクチュエータ、バイモルフ、ユニモルフ |
| モジュール寸法 | 100 x 48 x 36 mm |
| ヒートシンク寸法 | 100 x 98 x 25.1 mm |
| 供給電源 | +160 V, -12 V |
| 増幅率 | 30x |
| 出力レンジ | 0 to +150 V |
| 出力平均電流 | 100 mA |
| 駆動対象 | 積層圧電アクチュエータ、バイモルフ、ユニモルフ |
| 寸法 | 120 x 50 x 210 mm |
| 供給電源 | AC 100 V |
| 増幅率 | 20x |
| 出力レンジ | 0 to +150 V |
| 出力平均電流 | 1 A |
| 駆動対象 | 積層圧電アクチュエータ、バイモルフ、ユニモルフ |
| 寸法 | 145 x 325 x 125 mm |
| 供給電源 | AC 100 V or AC 230 V, 50/60 Hz |
| 増幅率 | 50x |
| 出力レンジ | -20 to +150 V |
| 出力平均電流 | 2 A |
| 駆動対象 | 積層圧電アクチュエータ、バイモルフ、ユニモルフ |
| 用途例 | 精密ステージ、ポンプ、エアバルブ、オートフォーカス機構 |
| 寸法 | 360 x 300 x 185 mm |
| 供給電源 | AC 100 V |
| 増幅率 | 50x |
| 出力レンジ | 0 to +150 V |
| 出力平均電流 | 2 A |
| 駆動対象 | 積層圧電アクチュエータ、バイモルフ、ユニモルフ |
| 用途例 | 精密ステージ、ポンプ、エアバルブ、オートフォーカス機構 |
| 寸法 | 360 x 300 x 185 mm |
| 供給電源 | AC 100 V |
| 増幅率 | 50x |
| 出力レンジ | -20 to +150 V |
| 出力平均電流 | 3 A |
| 駆動対象 | 積層圧電アクチュエータ、バイモルフ、ユニモルフ |
| 用途例 | 精密ステージ、ポンプ、エアバルブ、オートフォーカス機構 |
| 寸法 | 440 x 350 x 185 mm |
| 供給電源 | AC 100 V |
| チャンネル数 | 10 |
| 出力レンジ | 0 to 200 V ±5% |
| オフセット調整 | 0 to 200 V ±5% |
| 増幅率調整 | 0 to 20x ±5% |
| 出力平均電流 | 220 mA ／チャンネル |
| 駆動対象 | 積層圧電アクチュエータ |
| 寸法 | 450 x 467 x 167 mm |
| 供給電源 | AC 100 to 240 V, 10 A |
| 増幅率 | 15x |
| 出力レンジ | 0 to +150 V |
| 出力平均電流 | 0.7 A |
| 駆動対象 | 積層圧電アクチュエータ、バイモルフ、ユニモルフ |
| 用途例 | 精密ステージ、ポンプ、エアバルブ、オートフォーカス機構 |
| 寸法 | 440 x 350 x 200 mm |
| 供給電源 | AC 100 V |
| 増幅率 | 50x |
| 出力レンジ | -20 to +150 V |
| 出力平均電流 | 2 A |
| 駆動対象 | 積層圧電アクチュエータ、バイモルフ、ユニモルフ |
| 用途例 | 精密ステージ、ポンプ、エアバルブ、オートフォーカス機構 |
| 寸法 | 360 x 300 x 185 mm |
| 供給電源 | AC 100 V |
| 増幅率 | 20x |
| 出力レンジ | -30 to +150 V |
| 駆動対象 | 積層圧電アクチュエータ、バイモルフ、ユニモルフ |
| 用途例 | 精密ステージ、ポンプ、エアバルブ、オートフォーカス機構 |
| 寸法 | 235 x 320 x 90 mm |
| 質量 | 2,587 g |
| 供給電源 | AC 100 V |
| 増幅率 | 27.5x or 55x, 構成による |
| 出力レンジ | 100 V or ±100 V |
| 駆動対象 | 積層圧電アクチュエータ、バイモルフ、ユニモルフ |
| 用途例 | 精密ステージ、ポンプ、エアバルブ、オートフォーカス |
| 寸法 | 12 x 13 mm |
| 質量 | 0.5 g |
| 供給電源 | 3 to 5.5 V |
| 増幅率 | 13.75x, 27.5x or 55x, 構成による |
| 出力レンジ | +60 V, +90 V, +100 V, ±60 V, ±90 V, ±100 V |
| 駆動対象 | 積層圧電アクチュエータ、バイモルフ、ユニモルフ |
| 用途例 | 精密ステージ、ポンプ、エアバルブ、オートフォーカス機構 |
| 寸法 | 39 x 25 mm |
| 質量 | 3 g |
| 供給電源 | 3 to 5.5 V |
| 増幅率 | 20x |
| 出力レンジ | -30 to +150 V |
| 駆動対象 | 積層圧電アクチュエータ、バイモルフ、ユニモルフ |
| 用途例 | 精密ステージ、ポンプ、エアバルブ、オートフォーカス機構 |
| 寸法 | 76 x 40 x 37 mm |
| 質量 | 80 g |
| 供給電源 | +24 V |
| 増幅率 | 20x |
| 出力レンジ | -30 to +150 V |
| 駆動対象 | 積層圧電アクチュエータ、バイモルフ、ユニモルフ |
| 用途例 | 精密ステージ、ポンプ、エアバルブ、オートフォーカス機構 |
| 寸法 | 40 x 89 x 37 mm |
| 質量 | 80 g |
| 供給電源 | +24 V |
| 増幅率 | 20x |
| 出力レンジ | -30 to +200 V, ±200 V, or ±400 V ブリッジ接続時 |
| 駆動対象 | 積層圧電アクチュエータ、バイモルフ、ユニモルフ |
| 用途例 | 精密ステージ、ポンプ、エアバルブ、オートフォーカス機構 |
| 寸法 | 71 x 38 mm |
| 質量 | 50 g |
| 供給電源 | ±12 to ±34 V |
| 増幅率 | 20x |
| 出力レンジ | +100 V, +150 V or +200 V |
| 駆動対象 | 積層圧電アクチュエータ、バイモルフ、ユニモルフ |
| 用途例 | 精密ステージ、ポンプ、エアバルブ、オートフォーカス機構 |
| 寸法 | 80 x 46 x 40 mm |
| 質量 | 80 g |
| 供給電源 | 24 V |
| 増幅率 | 20x |
| 出力レンジ | +200 V, +150 V, -50 to +150 V, ±100 V |
| RMS電流 | ±570 mA |
| 駆動対象 | 積層圧電アクチュエータ、バイモルフ、ユニモルフ |
| 用途例 | 精密ステージ、ポンプ、エアバルブ、オートフォーカス機構 |
| 寸法 | 275 x 141 x 64 mm |
| 供給電源 | AC 90 V to AC 250 V |
| 増幅率 | 20x |
| 出力レンジ | +50 to +200 V, ±100 V, -50 to +150 V |
| RMS電流 | 1.5 A, 100Vレンジでは3A |
| 駆動対象 | 積層圧電アクチュエータ、バイモルフ、ユニモルフ |
| 用途例 | 精密ステージ、ポンプ、エアバルブ、オートフォーカス機構 |
| 寸法 | 212 x 304.8 x 88 mm |
| 供給電源 | AC 90 V to AC 250 V |
| 増幅率 | 15x or 30x, 構成による |
| 出力レンジ | +50 to +140 V, or ±50 to ±140 V, 構成による |
| RMS電流 | 106 mA ／チャンネル, or 53 mA ／チャンネル |
| 駆動対象 | 積層圧電アクチュエータ、バイモルフ、ユニモルフ |
| 用途例 | 精密ステージ、ポンプ、エアバルブ、オートフォーカス機構 |
| 寸法 | 212 x 304.8 x 88 mm |
| 供給電源 | AC 90 V to AC 250 V |
| 増幅率 | 25x |
| 入力チャンネル数 | 6 |
| 出力チャンネル数 | 6 |
| 出力電圧 | ±250 V, or ±500 V ブリッジモード時 |
| ピーク電流 | 100 mA |
| 信号帯域 | 25 kHz |
| パワー帯域 | 15 kHz |
| ノイズ（100nF負荷時） | 61µV RMS 以下 |
| 入力インピーダンス | 1 MΩ |
| 出力インピーダンス | 100 Ω |
| 駆動対象 | 積層圧電アクチュエータ、バイモルフ、ユニモルフ |
| 寸法 | 216 x 108 x 48 mm |
| 供給電源 | AC90V〜AC250V（Meanwell GST120A15-R7B） |
| 付属品 | BNC・ネジ端子のブレイクアウトボックス2個、ストレートDSUB9ケーブル（オス・オス）2本、仕向地に応じたIEC C13電源ケーブル1本 |

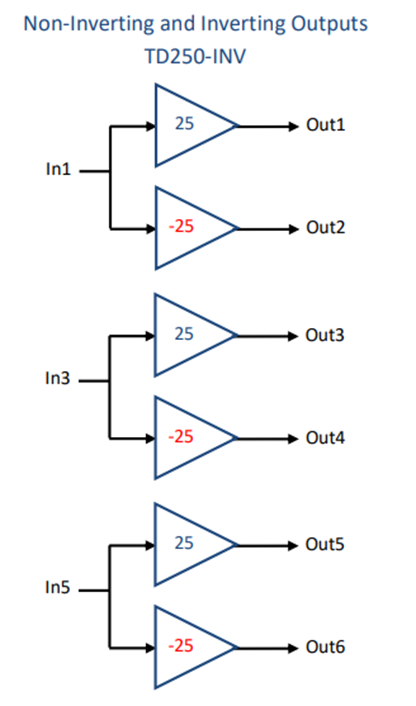

| 増幅率 | 25倍 |
| 入力チャンネル数 | 3チャンネル |
| 出力チャンネル数 | 6チャンネル |
| 出力電圧 | ±250V（ブリッジモード時 ±500V） |
| ピーク電流 | 100mA |
| 信号帯域 | 25kHz |
| パワー帯域 | 15kHz |
| ノイズ（100nF負荷時） | 61µV RMS 以下 |
| 入力インピーダンス | 1 MOhm |
| 出力インピーダンス | 100 Ohm |
| 駆動対象 | チューブ型ピエゾ、積層圧電アクチュエータ、バイモルフ、ユニモルフ |
| 用途例 | ナノメートル位置決め、顕微鏡、光学デバイス、振動デバイス、圧電モータ |
| 寸法 | 216 × 108 × 48 mm |
| 供給電源 | AC90V〜AC250V（Meanwell GST120A15-R7B） |
| 付属品 | BNC・ネジ端子のブレイクアウトボックス2個、ストレートDSUB9ケーブル（オス・オス）2本、仕向地に応じたIEC C13電源ケーブル1本 |
出力の比較
