薄型ピエゾアクチュエータ
メカトランスNシリーズ
MTNシリーズ ラインアップと価格
価格は税別です。発生変位は拘束時から無負荷時までの公称値です。
| 商品名 | 圧電素子サイズ [mm] | 発生変位 @100V [µm] | 発生変位 @150V [µm] | 発生力 @100V Fs [N] | 剛性 [kN/m] | 自己共振周波数 [Hz] | 静電容量 [nF] | 1 pc | 5+ | 25+ | 100+ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| MTN03S100F6 データシート → |
2 x 3 x 10 | 70 | 100 | 6 | 60 | 950 | 200 | 88,000 | 83,600 | 70,400 | 61,600 |
| MTN04S270F8 データシート → |
2 x 3 x 20 | 190 | 270 | 8 | 30 | 380 | 400 | 88,000 | 83,600 | 70,400 | 61,600 |
| MTN10S1150F113 データシート → |
10 x 10 x 80 | 750 | 1,150 | 113 | 110.7 | 106 | 21,600 | 650,000 | 617,500 | 520,000 | 455,000 |
商品概要
The N-Series is our thin tape MechaTrans®. It is the flattest actuator in the range, which makes it the one to reach for when the space available is measured in millimetres.
Like the rest of the range it turns the small movement of a piezoelectric element into a much larger stroke, and here that stroke runs perpendicular to the element itself.
Nシリーズの動作を見る →特長
- 薄型・小型
- 内蔵する圧電素子の変位方向に対し、直角方向へ出力します
- 動画のとおり滑らかに動作します

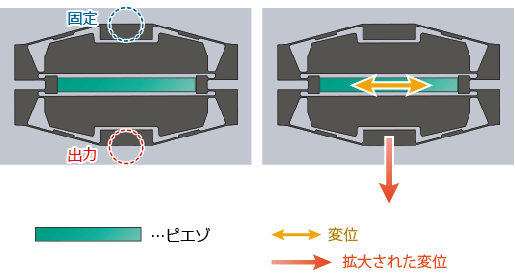

動作原理
図1 Nシリーズの動作原理
データシートダウンロード
応用例と注意事項
ご使用の前に取り扱いの注意をお読みください。
