高剛性ピエゾアクチュエータ
メカトランスPTKシリーズ
MTPTKシリーズ ラインアップと価格
価格は税別です。発生変位は拘束時から無負荷時までの公称値です。
| 商品名 | 外形寸法 W×D×H [mm] | 発生変位 [µm] | 発生力 [N] | 剛性 [N/µm] | 自己共振周波数 [Hz] | 静電容量 [µF] | CADデータ | 1 pc | 5+ | 25+ | 100+ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| MTPTK03S5F50 データシート → |
3 x 8.6 x 22 | 5 | 50 | 10.0 | 30,000 | 0.20 | ― | 71,500 | 67,925 | 57,200 | 50,050 |
| MTPTK03S28F150 データシート → |
14 x 3 x 52 | 28 | 150 | 5.3 | 30g負荷時 3,500 | 1.1 | STEP → | 93,500 | 88,825 | 74,800 | 65,450 |
| MTPTK05S45F1600 データシート → |
5 x 15.6 x 52 | 45 | 1,600 | 35.6 | 130g負荷時 2,400 | 9.0 | STEP → | 132,000 | 125,400 | 105,600 | 92,400 |
| MTPTK05S50F2000 データシート → |
5 x 15.6 x 52 | 50 | 2,000 | 40.0 | 130g負荷時 2,100 | 11.0 | STEP → | 154,000 | 146,300 | 123,200 | 107,800 |
| MTPTK10S50F3000 データシート → |
10 x 15.6 x 52 | 50 | 3,000 | 60.0 | 130g負荷時 2,600 | 25.6 | STEP → | 176,000 | 167,200 | 140,800 | 123,200 |
MTPTK-SGシリーズ ひずみゲージ付き
| 商品名 | 外形寸法 W×D×H [mm] | 発生変位 [µm] | 発生力 [N] | 剛性 [N/µm] | 自己共振周波数 [Hz] | 静電容量 [µF] | CADデータ | 1 pc | 5+ | 25+ | 100+ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| MTPTK05S50F2000SG データシート → |
5 x 16 x 52 | 50 | 2,000 | 40.0 | 130g負荷時 2,100 | 11.0 | ― | 198,000 | 188,100 | 158,400 | 138,600 |
MTPTK-SIシリーズ シリコンコート
| 商品名 | 外形寸法 W×D×H [mm] | 発生変位 [µm] | 発生力 [N] | 剛性 [N/µm] | 自己共振周波数 [Hz] | 静電容量 [µF] | CADデータ | 1 pc | 5+ | 25+ | 100+ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| MTPTK10S50F2000-SI データシート → |
10 x 12 x 52 | 50 | 2,000 | 40.0 | 130g負荷時 2,800 | 11.0 | ― | 154,000 | 146,300 | 123,200 | 107,800 |
MTPTK-VCシリーズ 真空対応
| 商品名 | 外形寸法 W×D×H [mm] | 発生変位 [µm] | 発生力 [N] | 剛性 [N/µm] | 自己共振周波数 [Hz] | 静電容量 [µF] | CADデータ | 1 pc | 5+ | 25+ | 100+ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| MTPTK10S75F2000-VC データシート → |
10 x 12 x 92 | 75 | 2,000 | 26.7 | 130g負荷時 1,800 | 7.5 | ― | 330,000 | 313,500 | 264,000 | 231,000 |

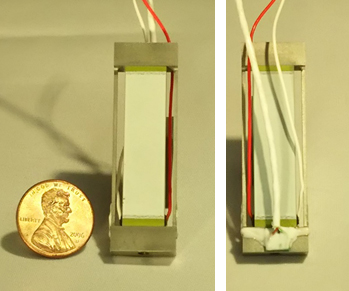

商品概要
A preload structured piezoelectric actuator is a multilayer stacked actuator built into a preload frame. The frame lets us set the output stroke and blocked force to what an application needs by combining several stacks inside it.
ナノ位置決めの概要
- 優れた寿命
- ナノメートル分解能
- マイクロ秒応答
- クローズドループ制御に適しています
- 発生力 50N〜3,000N
- 移動量 5〜50µm
積層構造による高い信頼性
A multilayer stacked actuator lasts a very long time when it is designed in well, and fails quickly when it is not. The main reason is that it has to run under preload: its tensile strength is only about one tenth of its blocked force. Preloaded properly, a stack can pass more than five billion cycles.
取り扱いが容易
Getting the best out of a bare stack takes know-how, and an insufficient design costs you output stroke. With the preload structure we guarantee the performance of the stack inside. The frame is tapped, so you bolt it straight into your setup, and unbolt it just as easily if you need to change it. Housed in the frame, the stack is far more robust in a working rig.
再利用が可能
Because it bolts in and out, the actuator can be moved from one setup to the next. Housed in the preload frame the stack survives handling well, so the chance of reusing it is high.
ご要望に応じた製作
Only a few standard sizes of stacked actuator exist. If you need something outside that, an output stroke above 100 µm for example, you have to order a custom part from the manufacturer, which is expensive and slow, and some manufacturers do not make long stroke stacks at all. We can combine stacks in series or in parallel inside a preload frame to reach the performance you need. The PTK10S90 below is one example.

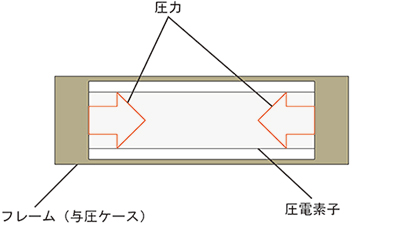

動作原理
長ストロークタイプ PTK10S90
1つの枠内に積層素子を組み合わせることで、標準品単体より長いストロークが得られます。
| 外形寸法 | 14 x 19 x 91 mm |
| 発生変位 | 100 µm at -20 V to 150 V |
ひずみゲージ付き予圧アクチュエータ

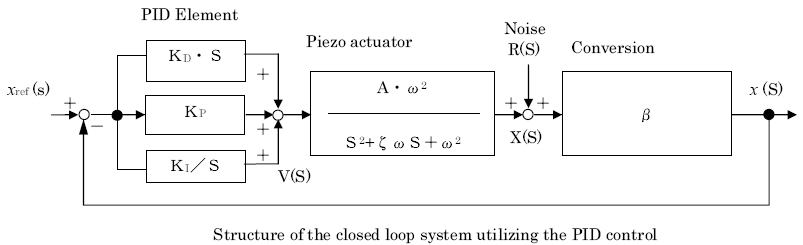

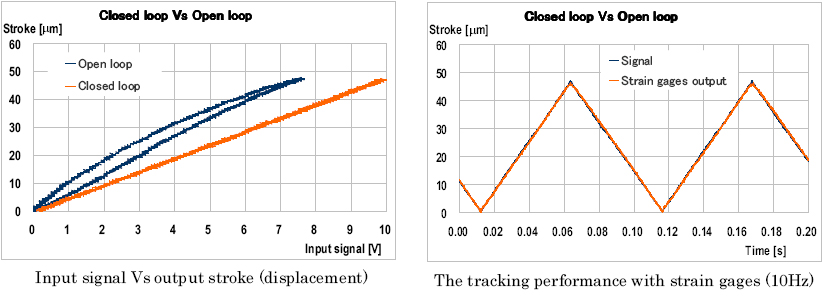

A piezo actuator has hysteresis, which limits positioning accuracy in open loop. Closing the loop restores linearity, to a degree set by the sensor you use. The example below uses the built in strain gauges as the position sensor with PID control.
データシートダウンロード
MTPTKシリーズ
MTPTK-SGシリーズ ひずみゲージ付き
MTPTK-SIシリーズ シリコンコート
MTPTK-VCシリーズ 真空対応
応用例と注意事項
ご使用の前に取り扱いの注意をお読みください。
