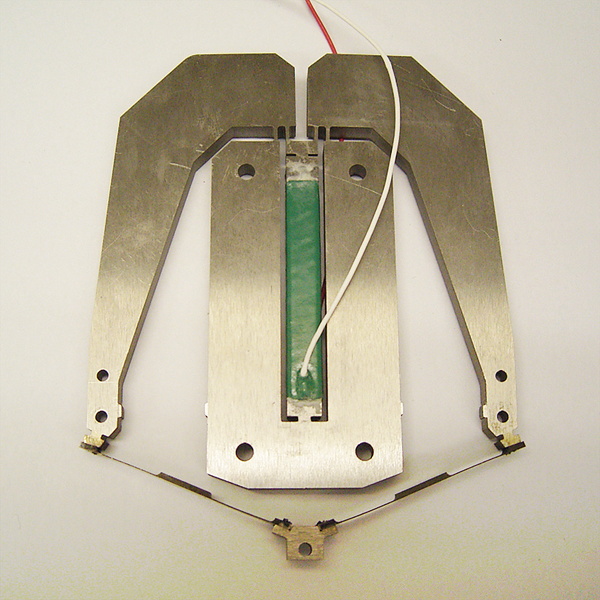

メカトランスAシリーズ
MTA Series
| 商品名 | 外形寸法[mm] W×D×H |
発生変位 [μm] |
発生力 [N] |
剛性 [N/μm] |
自己共振 周波数 [Hz] |
静電容量 [μF] |
CAD ﾃﾞｰﾀ |
価格 [円]（税別） | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1pc | 5pcs 以上 |
25pcs 以上 |
100pcs 以上 |
||||||||
| MTA01S50F1 | 26×1×32 | 75 | 1.4 | 0.028 | 0.026 | 148,500 | 141,100 | 118,800 | 104,000 | ||
| MTA01S100F0.6 | 26×1×32 | 150 | 0.6 | 0.006 | 148,500 | 141,100 | 118,800 | 104,000 | |||
| MTA01S200F0.3 | 26×1×32 | 300 | 0.3 | 0.002 | 148,500 | 141,100 | 118,800 | 104,000 | |||
| MTA02S50F5 | 25×2×28 | 75 | 5 | 0.074 | 0.090 | 148,500 | 141,100 | 118,800 | 104,000 | ||
| MTA02S100F2 | 30×2×31 | 150 | 2 | 0.017 | 148,500 | 141,100 | 118,800 | 104,000 | |||
| MTA02S200F1 | 35×2×33 | 300 | 1 | 0.004 | 148,500 | 141,100 | 118,800 | 104,000 | |||
| MTA02S100F4 | 43×2×46 | 150 | 4 | 0.043 | 0.180 | 148,500 | 141,100 | 118,800 | 104,000 | ||
| MTA02S200F2 | 43×2×42 | 300 | 2 | 0.011 | 148,500 | 141,100 | 118,800 | 104,000 | |||
| MTA02S600F2 | 44×2×40 | 600 | 2 | 0.003 | 600 | 0.420 |  |
148,500 | 141,100 | 118,800 | 104,000 |
| MTA02S200F4 | 58×2×63 | 300 | 4 | 0.017 | 0.350 | 148,500 | 141,100 | 118,800 | 104,000 | ||
| MTA02S400F2 | 58×2×55 | 600 | 2 | 0.005 | 148,500 | 141,100 | 118,800 | 104,000 | |||
| MTA02S600F1 | 58×2×62 | 900 | 1 | 0.002 | 148,500 | 141,100 | 118,800 | 104,000 | |||
| MTA02S400F7 | 58×2×81 | 600 | 7 | 0.017 | 0.820 | 148,500 | 141,100 | 118,800 | 104,000 | ||
| MTA02S600F5 | 58×2×83 | 900 | 5 | 0.008 | 148,500 | 141,100 | 118,800 | 104,000 | |||
| MTA02S800F3 | 58×2×79 | 1200 | 3 | 0.004 | 148,500 | 141,100 | 118,800 | 104,000 | |||
| MTA05S100F13 | 52×5×53 | 150 | 13 | 0.132 | 0.750 | 198,000 | 188,100 | 158,400 | 138,600 | ||
| MTA05S200F10 | 50×5×51 | 300 | 8 | 0.037 | 198,000 | 188,100 | 158,400 | 138,600 | |||
| MTA05S400F3 | 50×5×55 | 600 | 3 | 0.007 | 198,000 | 188,100 | 158,400 | 138,600 | |||
| MTA05S200F12 | 58×5×65 | 300 | 12 | 0.049 | 1.40 | 198,000 | 188,100 | 158,400 | 138,600 | ||
| MTA05S400F9 | 58×5×61 | 600 | 8 | 0.021 | 450 | 198,000 | 188,100 | 158,400 | 138,600 | ||
| MTA05S600F4 | 58×5×65 | 900 | 4 | 0.007 | 288 | 198,000 | 188,100 | 158,400 | 138,600 | ||
| MTA05S400F26 | 67×5×86 | 600 | 27 | 0.057 | 800 | 3.40 | 220,000 | 209,000 | 176,000 | 154,000 | |
| MTA05S1200F22 Datasheet Download |
67×5×86 | 1200 | 22 | 0.018 | 400 | 4.40 | |
220,000 | 209,000 | 176,000 | 154,000 |
| MTA05S2400F11 Datasheet Download |
77×5×91 | 2400 | 11 | 0.005 | 190 | 4.70 | 275,000 | 261,250 | 220,000 | 192,500 | |
| MTA05S3000F3 Datasheet Download |
79×5×90.5 | 3000 | 0.001 | 160 | 6.90 | 275,000 | 261,250 | 220,000 | 192,500 | ||
| MTA10S200F43 | 75×10×75 | 300 | 43 | 0.228 | 5.40 | 275,000 | 261,250 | 220,000 | 192,500 | ||
| MTA10S400F29 | 75×10×75 | 600 | 28 | 0.071 | 275,000 | 261,250 | 220,000 | 192,500 | |||
| MTA10S700F14 | 83×10×75 | 1050 | 14 | 0.019 | 275,000 | 261,250 | 220,000 | 192,500 | |||
| MTA10S400F74 | 77×10×96 | 600 | 64 | 0.148 | 25 | 330,000 | 313,500 | 264,000 | 231,000 | ||
| MTA10S1200F70 | 77×10×96 | 1200 | 70 | 0.0583 | 462 | 330,000 | 313,500 | 264,000 | 231,000 | ||
| MTA10S1600F18 | 89×10×97 | 2400 | 18 | 0.011 | 190 | 330,000 | 313,500 | 264,000 | 231,000 | ||
※ご注文の合計が１０万円以下の場合、送料２０００円を徴収させて頂きますのでご了承頂ければ幸甚です。

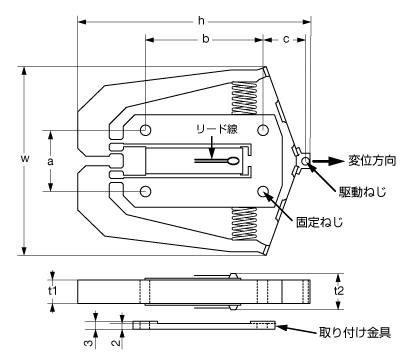

外形寸法の概略

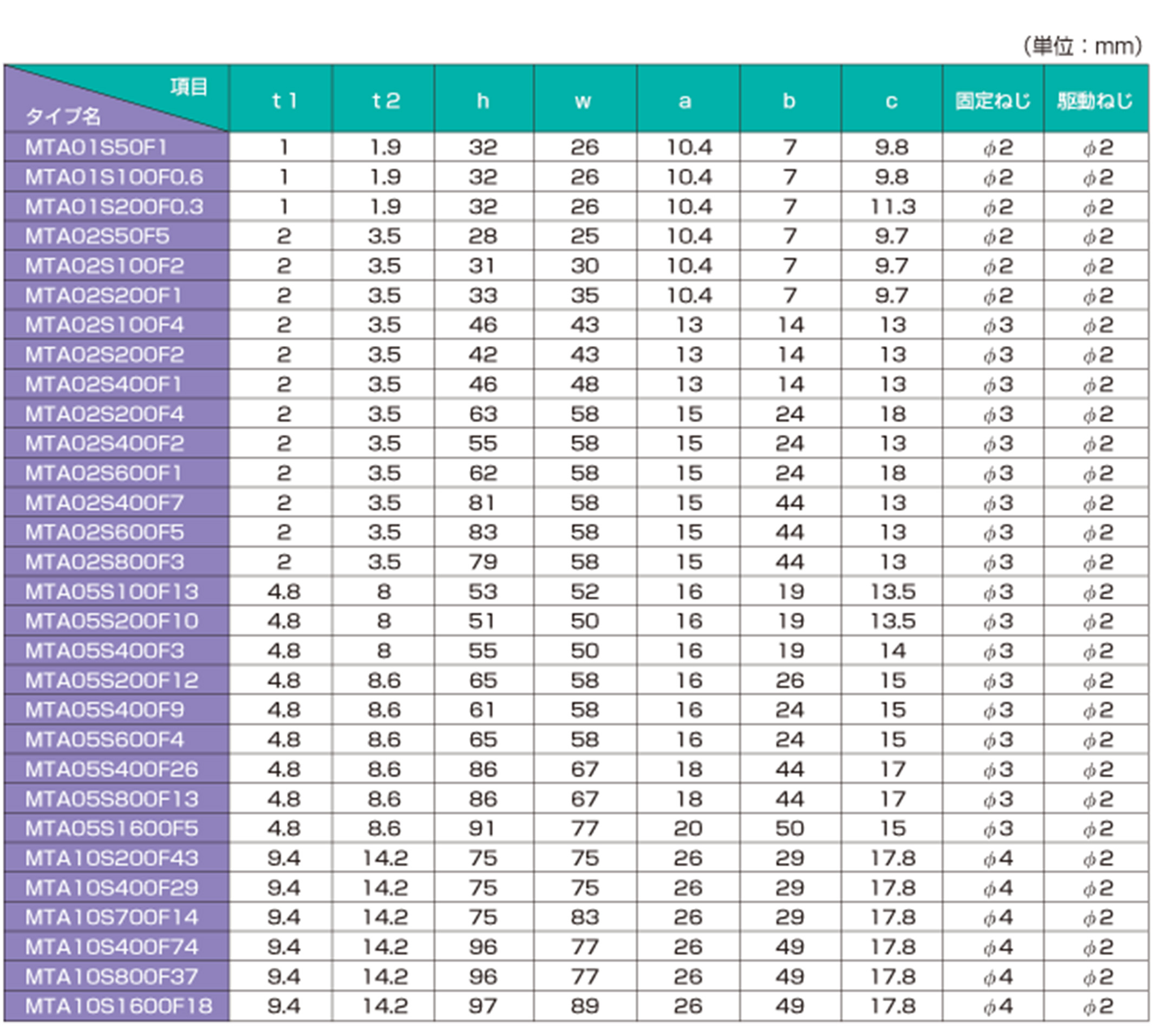

タイプ別寸法の一覧
今回ご提案するメカトランスの発生変位、発生力、剛性および静電容量を「ラインアップと価格」に示します。発生変位および発生力は推奨駆動電圧100V印加時の値です。尚、最大駆動電圧150Vを印加した場合には、発生変位、発生力共に推奨駆動電圧の場合の約1.5倍になります。メカトランスの発生変位と発生力で整理したのが図4です。この中から必要な変位、力あるいはエネルギーで選択をして下さい。

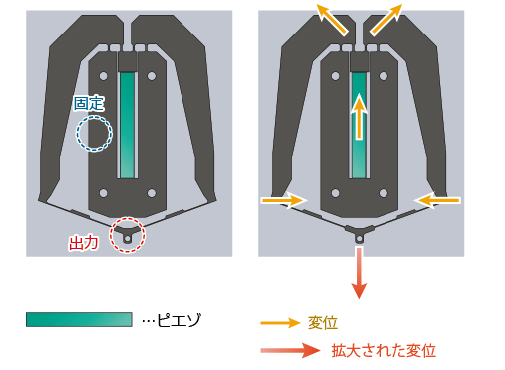

MTAシリーズの動作原理

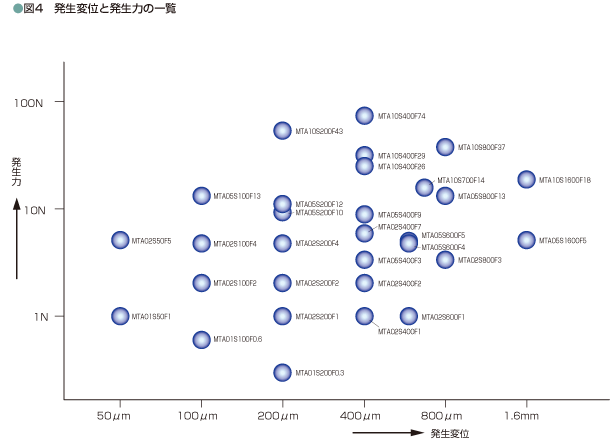

発生変位と発生力の一覧［図4］
